TERMOFUSORA SHD 160 ROTHENBERGER DE 63 A 160MM - MONOFÁSICA 220 V

📌 Período mínimo de locação: uma semana. O tamanho casquilho deve ser escolhido no momento da locação para compatibilidade com o tubo utilizado.

1. Título do Produto

Termofusora Rothenberger SHD160 63 a 160 mm 220V Monofásica | Solda de Topo para PEAD

2. Descrição do Produto

A Termofusora Rothenberger SHD160 é uma máquina hidráulica profissional desenvolvida para realizar soldagem por termofusão topo a topo de tubos e conexões termoplásticas, atendendo tubulações de 63 a 160 mm.

É indicada principalmente para tubos de PE, PEAD/HDPE, PP e PVDF, sendo utilizada em obras de saneamento, abastecimento de água, irrigação, infraestrutura, instalações industriais e outras aplicações que utilizem tubulações termoplásticas compatíveis com soldagem de topo.

A máquina é composta por estrutura de fixação e alinhamento, unidade hidráulica, faceadora elétrica, placa de aquecimento e suporte para os componentes.

Durante a soldagem, as extremidades dos tubos são fixadas e alinhadas, posteriormente faceadas para produzir superfícies planas e paralelas, aquecidas pela placa e finalmente unidas sob pressão hidráulica controlada.

A configuração técnica SHD160/63-I trabalha com alimentação 220 V, potência total de aproximadamente 2,45 kW, pressão hidráulica máxima de 6 MPa e placa de aquecimento com temperatura máxima de aproximadamente 270 °C.

📌 Bitolas atendidas:

✔ 63 mm
✔ 75 mm
✔ 90 mm
✔ 110 mm
✔ 125 mm
✔ 140 mm
✔ 160 mm

📌 Para as bitolas inferiores a 160 mm são utilizados insertos/redutores correspondentes.

📌 A bitola de 160 mm corresponde à capacidade máxima da estrutura da máquina.

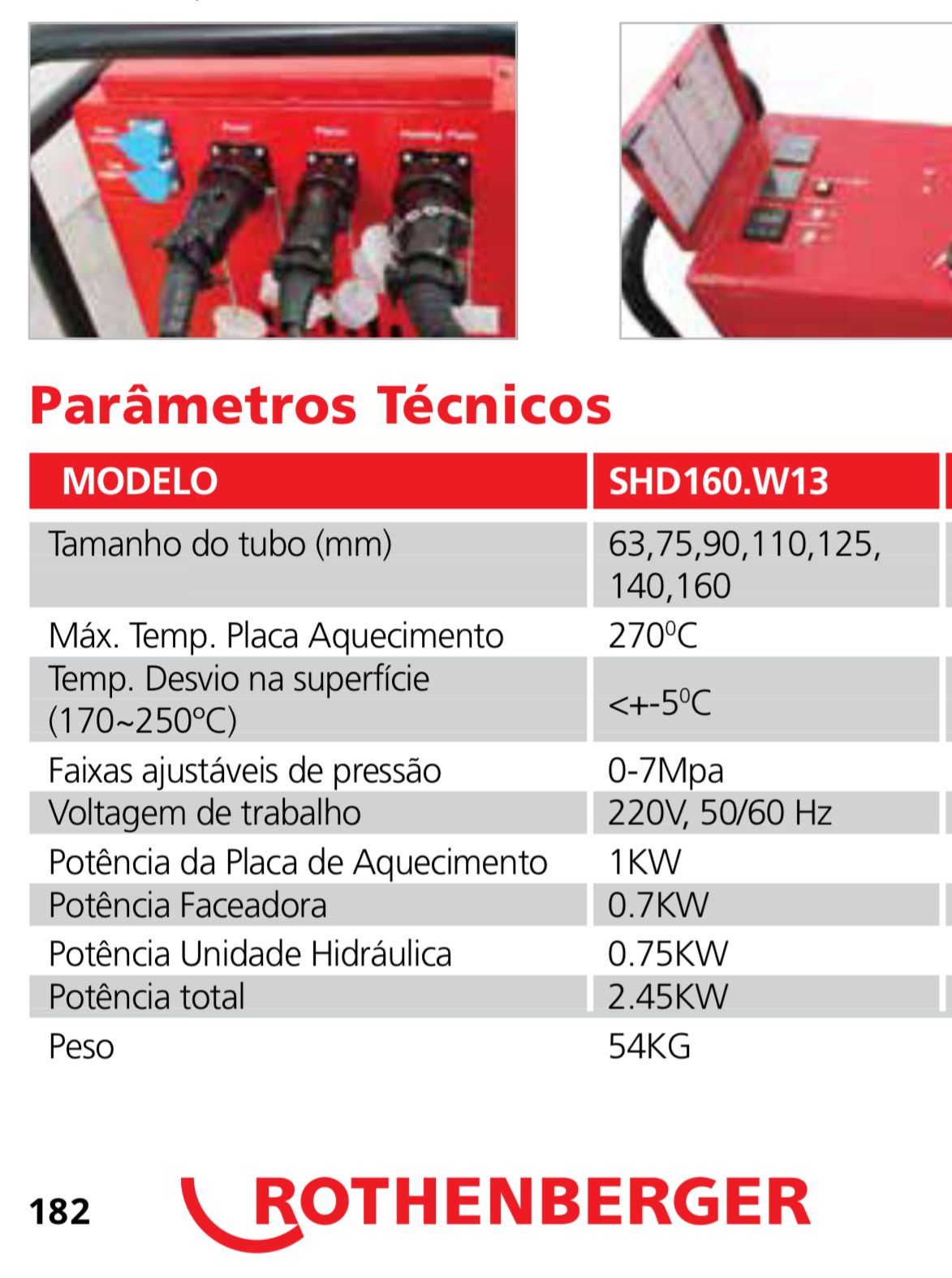

3. Ficha Técnica da Máquina

✔ Marca: Rothenberger

✔ Linha: SHD

✔ Modelo técnico: SHD160/63-I

✔ Tipo: Termofusora hidráulica semiautomática para soldagem topo a topo

✔ Processo de união: Termofusão de topo

✔ Faixa de trabalho: 63 a 160 mm

✔ Bitolas atendidas:
• 63 mm
• 75 mm
• 90 mm
• 110 mm
• 125 mm
• 140 mm
• 160 mm

✔ Materiais indicados:
• PE
• PEAD / HDPE
• PP
• PVDF

✔ Alimentação: Elétrica

✔ Tensão nominal: 220 V ±10%

✔ Tipo de alimentação: Monofásica

✔ Frequência: 50/60 Hz

✔ Corrente total de referência: 10 A

✔ Potência total: 2,45 kW

✔ Potência da placa de aquecimento: 1,0 kW

✔ Potência da faceadora: 0,7 kW

✔ Grau de proteção do motor da faceadora: IP54

✔ Potência da unidade hidráulica: 0,75 kW

✔ Grau de proteção do motor hidráulico: IP54

✔ Pressão hidráulica máxima: 6 MPa / aproximadamente 60 bar

✔ Área total dos cilindros: 6,26 cm²

✔ Volume do reservatório de óleo hidráulico: 3 litros

✔ Temperatura ambiente de operação: aproximadamente -5 °C a 45 °C

✔ Temperatura máxima da placa de aquecimento: 270 °C

✔ Faixa de aplicação da placa indicada no manual: aproximadamente 180 a 230 °C, conforme procedimento de soldagem

✔ Uniformidade de temperatura da superfície da placa: aproximadamente ±5 °C

✔ Ruído de referência: inferior a 70 dB

✔ Resistência dielétrica: superior a 1 MΩ

✔ Peso do conjunto: aproximadamente 106 kg

✔ Sistema de fixação: Mordentes com insertos/redutores intercambiáveis

✔ Insertos fornecidos na configuração técnica:
• 63 mm
• 75 mm
• 90 mm
• 110 mm
• 125 mm
• 140 mm

✔ 160 mm: capacidade da estrutura principal, sem necessidade do mesmo tipo de redução utilizado nas bitolas inferiores

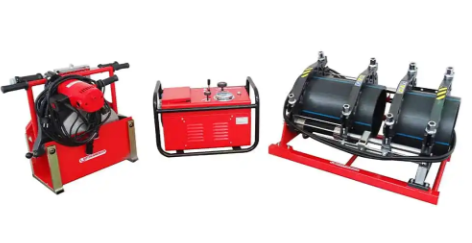

✔ Principais componentes:
• estrutura básica
• unidade hidráulica
• faceadora elétrica
• placa de aquecimento
• suporte para placa e faceadora
• insertos/redutores
• cabos de alimentação e conexão
• ferramentas auxiliares

⚠ Importante: os valores de 270 °C e 6 MPa representam limites/capacidades do equipamento.

A temperatura, pressão, tempo de aquecimento, tempo de transição e resfriamento efetivamente utilizados devem seguir o material, diâmetro, SDR, espessura do tubo e procedimento técnico aplicável.

Dimensões para transporte: conjunto acondicionado em 1 volume:

Volume 1 – Conjunto da Termofusora SHD160
✔ Comprimento: 120 cm
✔ Largura: 96 cm
✔ Altura: 63 cm

📌 Quantidade de volumes para transporte: 1 caixa.


4. Aplicação e Uso

✅ Tubulações PEAD

🔹 Uma das principais aplicações da SHD160 é a união topo a topo de tubos PEAD.

✅ Redes de abastecimento de água

🔹 Indicada para tubulações de PE utilizadas em redes de distribuição, ramais e sistemas hidráulicos compatíveis.

✅ Saneamento e esgoto

🔹 Pode ser utilizada em obras de saneamento que empreguem tubulação termoplástica soldada de topo.

✅ Irrigação

🔹 Aplicável em redes de irrigação construídas com tubos PEAD.

✅ Instalações industriais

🔹 Pode trabalhar com PE, PP e PVDF quando o sistema utilizado for apropriado para soldagem topo a topo.

✅ Infraestrutura

🔹 Indicada para obras urbanas, rurais e industriais que utilizem tubulações entre 63 e 160 mm.

✅ Redes de gás em PE

🔹 A tecnologia de soldagem de topo é utilizada em redes de gás fabricadas em PE, porém esse serviço deve cumprir projeto, normas, qualificação do operador e procedimento específico da concessionária ou responsável técnico.

5. O que é Soldagem por Termofusão de Topo?

A termofusão de topo realiza a união direta de duas extremidades de tubos termoplásticos.

O processo básico consiste em:

➡️ fixar os tubos na máquina

➡️ alinhar as extremidades

➡️ realizar o faceamento

➡️ verificar o paralelismo

➡️ posicionar a placa de aquecimento

➡️ aquecer as duas extremidades simultaneamente

➡️ retirar a placa

➡️ aproximar os tubos

➡️ aplicar a pressão especificada

➡️ manter a junta imóvel

➡️ aguardar o resfriamento

Quando o procedimento é executado corretamente, as duas extremidades formam uma junta permanente.

6. O que são os Insertos ou Redutores?

Os insertos são componentes instalados nos mordentes da máquina para adaptar a estrutura principal ao diâmetro do tubo.

Na SHD160/63-I, o manual técnico relaciona insertos para:

➡️ 63 mm

➡️ 75 mm

➡️ 90 mm

➡️ 110 mm

➡️ 125 mm

➡️ 140 mm

Para 160 mm, utiliza-se a capacidade nominal da estrutura principal.

7. Como Escolher o Redutor Correto?

A medida deve corresponder ao diâmetro externo do tubo.

Exemplos:

➡️ Tubo 63 mm → inserto de 63 mm

➡️ Tubo 90 mm → inserto de 90 mm

➡️ Tubo 125 mm → inserto de 125 mm

➡️ Tubo 140 mm → inserto de 140 mm

➡️ Tubo 160 mm → configuração correspondente à capacidade máxima da máquina

⚠ Não utilize insertos incompatíveis nem tente compensar diferenças através do aperto excessivo dos mordentes.

8. Quais Diâmetros a SHD160 Atende?

A configuração atende:

63 / 75 / 90 / 110 / 125 / 140 / 160 mm

Essa faixa está expressamente indicada no manual técnico da SHD160/63-I.

9. Qual é a Temperatura de Soldagem?

A placa pode atingir aproximadamente 270 °C, mas 270 °C não é uma temperatura padrão para todas as soldagens.

O manual informa uma faixa de aplicação da placa em torno de 180 a 230 °C, dependendo do processo, e reforça que os parâmetros reais devem seguir a documentação do fabricante dos tubos e conexões.

A temperatura depende de:

✔ material

✔ diâmetro

✔ SDR

✔ espessura da parede

✔ fabricante da tubulação

✔ norma aplicada

✔ procedimento de soldagem

10. Qual Pressão Deve Ser Utilizada?

A SHD160/63-I possui pressão hidráulica máxima de 6 MPa.

Isso equivale a aproximadamente 60 bar.

Porém:

❌ 6 MPa não é a pressão que deve ser aplicada automaticamente durante uma soldagem.

A pressão efetiva depende de:

➡️ diâmetro

➡️ SDR

➡️ espessura

➡️ área dos cilindros

➡️ pressão de arraste

➡️ material

➡️ procedimento adotado

11. Qual é o Tempo de Aquecimento?

Não existe um tempo único para toda a faixa de 63 a 160 mm.

O tempo varia conforme:

✔ diâmetro

✔ SDR

✔ espessura da parede

✔ material

✔ temperatura da placa

✔ procedimento de soldagem

Por isso, um tubo de 110 mm com determinado SDR não deve receber automaticamente o mesmo ciclo utilizado em outro tubo de 110 mm com parede diferente.

12. Existe uma Tabela Única de Soldagem?

❌ Não existe uma tabela universal válida para qualquer tubo.

O próprio manual da SHD160-I ressalta que os tempos e pressões variam conforme o padrão de soldagem e o material.

Normalmente são definidos:

➡️ pressão de formação do cordão

➡️ altura do cordão

➡️ pressão durante aquecimento

➡️ tempo de aquecimento

➡️ tempo máximo de transição

➡️ pressão de união

➡️ tempo de resfriamento

📌 O manual possui tabelas de referência, mas o procedimento efetivo deve ser compatível com o tubo utilizado.

13. Posso Aumentar a Temperatura para Fazer a Solda Mais Rápido?

❌ Não.

Temperatura excessiva pode causar:

⚠ degradação do material

⚠ excesso de fusão

⚠ deformação das extremidades

⚠ cordão irregular

⚠ redução da resistência mecânica

⚠ comprometimento da junta

14. O que Acontece se Aquecer Pouco?

Aquecimento insuficiente pode provocar:

⚠ fusão incompleta

⚠ cordão inadequado

⚠ baixa resistência

⚠ falha da junta

⚠ vazamentos

⚠ necessidade de cortar e refazer o trecho

15. Por que é Necessário Facear os Tubos?

A faceadora prepara as duas extremidades para o processo de soldagem.

Ela produz superfícies:

✔ planas

✔ paralelas

✔ uniformes

✔ adequadas para contato

Além disso, remove irregularidades existentes nas extremidades dos tubos.

16. O que Deve Ser Verificado Após o Faceamento?

Após retirar a faceadora:

✔ aproxime as extremidades

✔ verifique o paralelismo

✔ confira o alinhamento

✔ confira se existe abertura excessiva

✔ mantenha as superfícies limpas

✔ evite tocar ou contaminar as faces preparadas

Se houver desalinhamento ou abertura inadequada, corrija antes do aquecimento.

17. Precisa Usar Cola?

❌ Não.

Na termofusão de topo, a união ocorre através da fusão controlada do próprio material.

Não é aplicado adesivo entre as extremidades.

18. Serve para Tubo de 63 mm?

✅ Sim.

A máquina possui inserto específico para 63 mm.

19. Serve para Tubos de 75 e 90 mm?

✅ Sim.

A configuração contempla:

➡️ 75 mm

➡️ 90 mm

com os insertos correspondentes.

20. Serve para Tubos de 110 e 125 mm?

✅ Sim.

São duas medidas previstas na configuração da SHD160/63-I:

➡️ 110 mm

➡️ 125 mm

21. Serve para Tubos de 140 e 160 mm?

✅ Sim.

➡️ 140 mm: utiliza inserto correspondente.

➡️ 160 mm: corresponde à capacidade máxima nominal da máquina.

22. Serve Abaixo de 63 mm ou Acima de 160 mm?

Para este cadastro:

❌ Não indicar abaixo de 63 mm.

❌ Não indicar acima de 160 mm.

A faixa validada da configuração SHD160/63-I é 63 a 160 mm.

Para diâmetros maiores, existem máquinas como:

➡️ SHD250

➡️ SHD355

➡️ SHD500

dependendo da aplicação.

23. SHD160 ou SHD250 — Qual Escolher?

✅ SHD160

🔹 63 a 160 mm
🔹 220 V
🔹 potência total 2,45 kW
🔹 menor porte
🔹 adequada para tubulações de pequeno e médio diâmetro

✅ SHD250

🔹 atende diâmetros maiores
🔹 configuração Gamasul utilizada entre 90 e 250 mm
🔹 potência superior
🔹 estrutura de maior capacidade

📌 Existe sobreposição entre as duas máquinas em algumas bitolas.

Se o serviço não ultrapassar 160 mm, a SHD160 tende a ser a solução de menor porte.

24. Qual a Diferença entre a SHD160 e um Termofusor por Soquete?

✅ SHD160

🔹 termofusão topo a topo

🔹 utiliza faceadora

🔹 utiliza placa de aquecimento

🔹 prende os tubos em mordentes

🔹 une diretamente duas extremidades

✅ Termofusor por soquete

🔹 utiliza bocais

🔹 aquece tubo e conexão

🔹 o tubo é posteriormente encaixado na conexão

🔹 corresponde a outro processo de união

25. Serve para PEAD?

✅ Sim.

PEAD/HDPE pertence à família do polietileno e é uma das principais aplicações de máquinas de termofusão de topo.

26. Serve para PE?

✅ Sim.

PE está expressamente entre os materiais indicados para a linha SHD160-I.

27. Serve para PP?

✅ Sim.

PP também está entre os materiais indicados.

O processo deve utilizar os parâmetros específicos correspondentes ao tipo de PP e ao sistema de tubulação.

28. Serve para PVDF?

✅ Sim.

PVDF consta expressamente entre os materiais compatíveis com a linha.

⚠ Os parâmetros utilizados para PVDF não devem ser simplesmente copiados de uma soldagem em PE.

29. Serve para PVC?

❌ Não indicar PVC como aplicação padrão desta máquina.

A documentação da Rothenberger para a SHD160-I especifica:

✔ PE
✔ PP
✔ PVDF

PVC não consta entre os materiais indicados pela documentação técnica utilizada nesta revisão.

30. Serve para Eletrofusão?

❌ Não.

A SHD160 realiza soldagem por termofusão topo a topo.

Na eletrofusão:

➡️ utiliza-se conexão eletrossoldável

➡️ a conexão possui resistência elétrica

➡️ utiliza-se uma eletrofusora específica

Os dois processos não devem ser confundidos.

31. Como Fazer a Soldagem de Topo?

De forma geral:

Identifique o material do tubo.
Confirme o diâmetro.
Confirme o SDR e a espessura.
Consulte o procedimento de soldagem.
Instale os insertos/redutores corretos.
Posicione os tubos nos mordentes.
Fixe corretamente os tubos.
Confira o alinhamento.
Instale a faceadora.
Realize o faceamento das duas extremidades.
Retire a faceadora.
Confira o paralelismo.
Mantenha as superfícies limpas.
Confirme a temperatura correta da placa.
Posicione a placa de aquecimento.
Aproxime os tubos conforme o procedimento.
Execute a etapa de formação do cordão.
Realize o aquecimento durante o período especificado.
Afaste os tubos.
Retire a placa dentro do tempo de transição permitido.
Una imediatamente as extremidades.
Aplique a pressão especificada.
Mantenha a junta fixada durante o resfriamento.
Somente depois do tempo correto libere os mordentes.
Inspecione a junta conforme o procedimento adotado.

⚠ A máquina deve ser operada por pessoa capacitada para soldagem de tubulações termoplásticas.

32. Posso Retirar o Tubo Imediatamente Após a União?

❌ Não.

Durante o resfriamento, a junta deve permanecer:

✔ fixada

✔ alinhada

✔ sem movimentação

✔ sem esforços externos indevidos

Retirar o tubo prematuramente pode comprometer a resistência da junta.

33. Quando Indicar a SHD160

✔ PEAD / HDPE

✔ PE

✔ PP compatível

✔ PVDF compatível

✔ Soldagem topo a topo

✔ Tubos de 63 mm

✔ Tubos de 75 mm

✔ Tubos de 90 mm

✔ Tubos de 110 mm

✔ Tubos de 125 mm

✔ Tubos de 140 mm

✔ Tubos de 160 mm

✔ Redes de abastecimento

✔ Saneamento

✔ Esgoto

✔ Irrigação

✔ Infraestrutura

✔ Instalações industriais

✔ Serviços em que seja necessária uma máquina hidráulica de menor porte

34. Quando NÃO Indicar

❌ Tubos acima de 160 mm

❌ PVC como aplicação padrão

❌ Eletrofusão

❌ Soldagem por soquete

❌ Tubo cujo material não esteja identificado

❌ Soldagem sem conhecer o SDR

❌ Uso de 6 MPa como pressão automática para qualquer tubo

❌ Uso de 270 °C como temperatura automática

❌ Insertos incompatíveis

❌ Tubos desalinhados

❌ Faceamento inadequado

❌ Alimentação elétrica incompatível

❌ Operação por pessoa sem capacitação

35. Perguntas Frequentes

✅ Qual é a faixa de trabalho?
🔹 63 a 160 mm.

✅ Qual é a tensão?
🔹 220 V ±10%.

✅ É monofásica?
🔹 Sim, na configuração comercial da Gamasul.

✅ Qual é a frequência?
🔹 50/60 Hz.

✅ Qual é a potência total?
🔹 2,45 kW.

✅ Qual é a potência da placa?
🔹 1,0 kW.

✅ Qual é a potência da faceadora?
🔹 0,7 kW.

✅ Qual é a potência da unidade hidráulica?
🔹 0,75 kW.

✅ Qual é a corrente total?
🔹 Aproximadamente 10 A, conforme manual.

✅ Qual é a pressão máxima?
🔹 6 MPa, aproximadamente 60 bar.

✅ Isso significa que devo soldar usando 6 MPa?
🔹 Não. A pressão de soldagem é calculada conforme o tubo e o procedimento.

✅ Qual é a temperatura máxima da placa?
🔹 Aproximadamente 270 °C.

✅ Devo soldar sempre a 270 °C?
🔹 Não.

✅ Qual é a faixa de aplicação indicada pelo manual para a placa?
🔹 Aproximadamente 180 a 230 °C, dependendo do procedimento.

✅ Serve para 63 mm?
🔹 Sim.

✅ Serve para 75 mm?
🔹 Sim.

✅ Serve para 90 mm?
🔹 Sim.

✅ Serve para 110 mm?
🔹 Sim.

✅ Serve para 125 mm?
🔹 Sim.

✅ Serve para 140 mm?
🔹 Sim.

✅ Serve para 160 mm?
🔹 Sim.

✅ Serve para 200 mm?
🔹 Não.

✅ Serve para PEAD?
🔹 Sim.

✅ Serve para PE?
🔹 Sim.

✅ Serve para PP?
🔹 Sim.

✅ Serve para PVDF?
🔹 Sim.

✅ Serve para PVC?
🔹 Não deve ser indicado como aplicação padrão.

✅ Serve para PPR?
🔹 Não indicar automaticamente. Deve ser confirmado se o sistema específico foi projetado para soldagem topo a topo.

✅ Faz eletrofusão?
🔹 Não.

✅ Usa cola?
🔹 Não.

✅ Utiliza bocais?
🔹 Não. Utiliza placa de aquecimento e insertos/redutores para fixação.

✅ Precisa utilizar faceadora?
🔹 Sim.

✅ Qual é o peso?
🔹 Aproximadamente 106 kg para o conjunto, conforme manual da SHD160/63-I.

✅ Precisa escolher os insertos?
🔹 Sim. Informe a bitola do tubo na contratação.

✅ Pode utilizar os mesmos parâmetros para qualquer SDR?
🔹 Não.

✅ Pode retirar o tubo imediatamente após unir?
🔹 Não. É necessário respeitar o tempo de resfriamento.

📌 Para a locação, o ideal é informar material, diâmetro e SDR da tubulação.
