ALINHADOR TIPO ARTICULADO 63 A 250M

1. Título do Produto

Alinhador Articulado Rothenberger 63–250 mm – Para Eletrofusão de Tubos Plásticos

2. Descrição do Produto

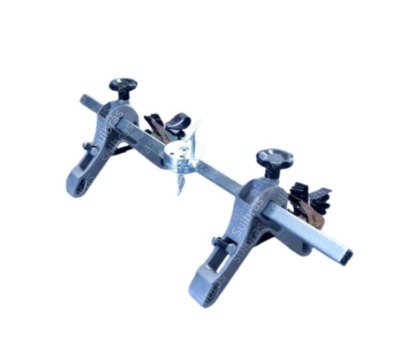

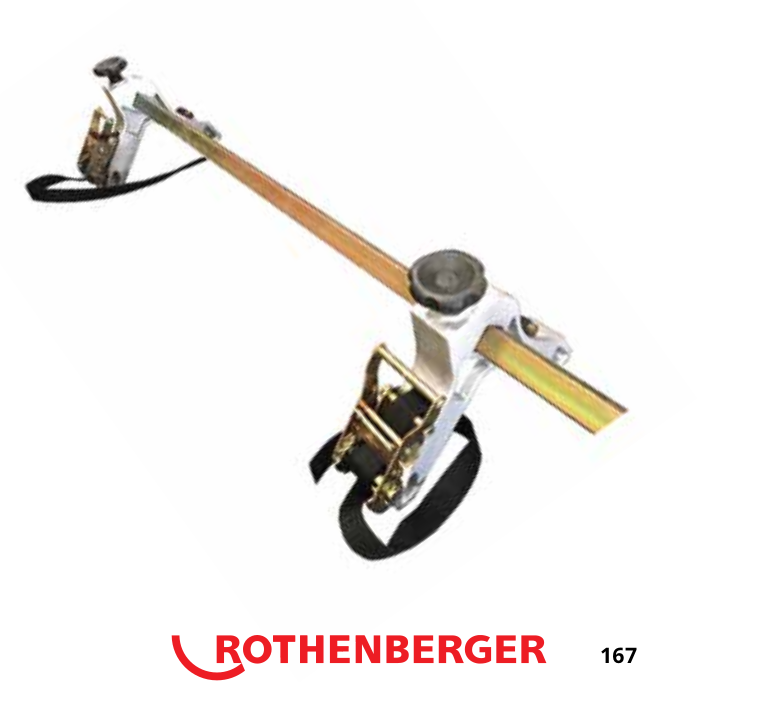

O Alinhador Articulado Rothenberger 63–250 mm é uma ferramenta profissional desenvolvida para posicionar, alinhar e manter tubos e conexões imóveis durante processos de soldagem por eletrofusão.

O equipamento trabalha com tubos de 63 a 250 mm e utiliza sistema de fixação por cintas nos dois lados da união, mantendo os componentes corretamente posicionados durante a soldagem e o período de resfriamento.

Seu sistema articulado permite trabalhar tanto em uniões retas quanto em tês e conexões angulares compatíveis, oferecendo versatilidade para instalações de redes plásticas.

O alinhamento correto é especialmente importante na eletrofusão, pois movimentações, esforços ou desalinhamentos durante o ciclo de soldagem podem comprometer a qualidade da união.

📌 O alinhador não realiza a soldagem. Sua função é posicionar e manter os tubos e conexões corretamente fixados enquanto a máquina de eletrofusão executa a união.

3. Características Técnicas

✔ Marca: Rothenberger
✔ Tipo: Alinhador articulado para tubos e conexões
✔ Faixa de trabalho: 63 a 250 mm
✔ Sistema de fixação: Cintas ajustáveis
✔ Fixação dos dois lados da união
✔ Prisma de apoio ajustável
✔ Estrutura articulada
✔ Indicado para processos de eletrofusão
✔ Permite alinhamento de uniões retas
✔ Permite posicionamento de tês compatíveis
✔ Permite posicionamento de conexões angulares compatíveis
✔ Operação manual
✔ Não utiliza energia elétrica
✔ Não utiliza bateria
✔ Não utiliza combustível

4. Aplicação e Uso

✅ Soldagem por eletrofusão
🔹 Mantém os tubos e a conexão alinhados durante o ciclo de soldagem e resfriamento.

✅ Redes de PE e PEAD
🔹 Indicado para instalações de tubulações plásticas que utilizam conexões eletrossoldáveis.

✅ Instalação de luvas de eletrofusão
🔹 Mantém as extremidades alinhadas e reduz movimentações durante o processo.

✅ Instalação de tês
🔹 O sistema articulado auxilia no posicionamento correto das tubulações e da conexão.

✅ Conexões angulares
🔹 Permite ajustar a posição do conjunto conforme a geometria da instalação.

✅ Obras de saneamento e infraestrutura
🔹 Indicado para montagem de redes plásticas de água, gás e outras instalações compatíveis.

5. Para que Serve o Alinhador

A principal função do equipamento é:

➡️ posicionar os tubos
➡️ alinhar as extremidades
➡️ posicionar corretamente a conexão
➡️ impedir movimentações durante a soldagem
➡️ manter o conjunto estabilizado durante o resfriamento

📌 É um equipamento de apoio à soldagem, e não uma máquina de solda.

6. Qual Diâmetro de Tubo Atende

O alinhador da Gamasul atende tubos de:

➡️ 63 mm a 250 mm

7. Serve para Tubo de 63 mm

Sim.

➡️ 63 mm é o menor diâmetro atendido pelo equipamento.

8. Serve para Tubo de 90 mm

Sim.

9. Serve para Tubo de 110 mm

Sim.

10. Serve para Tubo de 160 mm

Sim.

11. Serve para Tubo de 200 mm

Sim.

12. Serve para Tubo de 250 mm

Sim.

➡️ 250 mm é o maior diâmetro atendido pelo equipamento.

13. Serve para Tubos Menores que 63 mm

❌ Não.

Este equipamento deve ser utilizado em tubos dentro da faixa:

➡️ 63 a 250 mm

14. Serve para Tubos Maiores que 250 mm

❌ Não.

Para diâmetros superiores é necessário utilizar outro sistema de posicionamento.

15. Serve para PEAD

Sim.

É especialmente indicado para redes de PE e PEAD que utilizem conexões de eletrofusão.

O conjunto deve estar:

✔ dentro da faixa de 63 a 250 mm
✔ corretamente preparado
✔ com conexão compatível
✔ corretamente posicionado antes da soldagem

16. Serve para PVC

❌ Não indicamos este equipamento como solução padrão para PVC.

A principal aplicação do alinhador da Gamasul é em tubulações plásticas utilizadas em processos de eletrofusão, especialmente PE e PEAD.

17. Serve para Tubos de Aço

❌ Não.

Não indicar para:

❌ aço carbono
❌ aço galvanizado
❌ inox
❌ outras tubulações metálicas

18. Serve para Soldagem por Eletrofusão

Sim.

Essa é a principal aplicação.

De forma simplificada:

➡️ o tubo é cortado e preparado
➡️ a região da soldagem é raspada quando necessário
➡️ a conexão eletrossoldável é instalada
➡️ os tubos são alinhados
➡️ o alinhador mantém o conjunto imóvel
➡️ a máquina de eletrofusão realiza a soldagem
➡️ o conjunto permanece fixado durante o resfriamento

19. Serve para Termofusão de Topo

❌ Não é o equipamento principal para esse processo.

Na termofusão de topo, os tubos são presos pelo próprio sistema da máquina termofusora.

A Gamasul possui:

➡️ Termofusora 90 a 250 mm

para esse tipo de união.

📌 Eletrofusão → alinhador + máquina de eletrofusão

📌 Termofusão de topo → termofusora com sistema próprio de fixação

20. Por que é Importante Alinhar os Tubos

Um conjunto desalinhado pode gerar:

✔ esforço sobre a conexão
✔ deslocamento durante a soldagem
✔ tensão na união
✔ dificuldade de montagem
✔ movimentação durante o resfriamento
✔ perda de qualidade na solda

O alinhador ajuda a manter o conjunto estável durante as etapas mais importantes do processo.

21. O Alinhador Corrige Tubo Ovalizado

Não deve ser utilizado como ferramenta principal para corrigir ovalização severa.

Sua função é:

➡️ alinhar

e

➡️ fixar.

Quando o tubo estiver excessivamente ovalizado, pode ser necessário utilizar equipamento específico antes da eletrofusão.

22. Possui Sistema Articulado

Sim.

A articulação permite ajustar o posicionamento conforme a geometria da união.

Isso facilita trabalhos com:

✔ uniões retas
✔ tês
✔ conexões angulares
✔ alterações de direção

23. Serve para União Reta

Sim.

É uma das aplicações principais do alinhador.

24. Serve para Tê

Sim.

O sistema articulado permite posicionar configurações compatíveis com conexões em T.

25. Serve para Curvas e Conexões Angulares

Sim, quando a configuração estiver dentro da capacidade de posicionamento do equipamento.

O alinhador permite ajustar o ângulo para manter os componentes corretamente posicionados durante a união.

26. Precisa Usar o Alinhador Durante Todo o Ciclo

O conjunto deve permanecer estabilizado durante:

✔ posicionamento
✔ ciclo de eletrofusão
✔ período de resfriamento

📌 O tempo de resfriamento deve seguir a especificação da conexão utilizada.

⚠️ Não retirar o alinhador antes do término do período recomendado.

27. O Alinhador Faz a Solda

❌ Não.

São funções diferentes.

✅ Alinhador
🔹 Posiciona e fixa os tubos.

✅ Máquina de eletrofusão
🔹 Executa o ciclo elétrico responsável pela soldagem.

28. Precisa Preparar o Tubo Antes

Sim.

O alinhador não substitui as etapas de preparação.

Dependendo do sistema de união, normalmente é necessário:

✔ cortar corretamente
✔ limpar a extremidade
✔ marcar a área de inserção
✔ raspar a superfície externa
✔ retirar contaminações
✔ instalar a conexão
✔ alinhar
✔ executar a soldagem

29. Precisa Raspar o PEAD Antes da Eletrofusão

Sim, quando o procedimento da conexão exigir remoção da camada superficial do tubo.

A Gamasul possui:

➡️ Raspador Rotativo de Tubos 63–250 mm Rothenberger

para essa etapa.

30. Alinhador ou Raspador Rotativo

São equipamentos complementares.

✅ Raspador Rotativo 63–250 mm
🔹 Prepara a superfície externa do tubo.

✅ Alinhador 63–250 mm
🔹 Posiciona e mantém os tubos e conexões imóveis.

📌 Em uma mesma soldagem por eletrofusão, os dois equipamentos podem ser utilizados.

31. Precisa Cortar o Tubo Antes

Quando houver necessidade de criar uma nova extremidade ou retirar parte danificada, sim.

A Gamasul possui:

➡️ Corta Tubos Rothenberger 168 PL

para tubos plásticos de 110 a 168 mm.

32. Pode Ser Usado em Rede de Água

Sim.

É indicado quando a rede utiliza:

✔ tubos compatíveis
✔ conexões de eletrofusão
✔ procedimento correto de preparação e soldagem

33. Pode Ser Usado em Rede de Gás

Pode ser utilizado em redes plásticas compatíveis que utilizem eletrofusão.

⚠️ A execução deve seguir rigorosamente:

✔ projeto da instalação
✔ normas aplicáveis
✔ procedimentos do tubo e conexão
✔ qualificação necessária para o serviço

34. Serve para Saneamento

Sim.

É indicado para instalações de:

✔ abastecimento de água
✔ saneamento
✔ infraestrutura subterrânea
✔ redes de PEAD
✔ tubulações industriais compatíveis

35. Precisa de Energia

❌ Não.

O alinhador é:

➡️ manual

A máquina de eletrofusão utilizada no processo é que necessita de alimentação elétrica.

36. Como Posicionar Corretamente

De forma geral:

✅ 1. Preparar os tubos e a conexão
✅ 2. Posicionar as peças
✅ 3. Instalar o alinhador
✅ 4. Ajustar as cintas dos dois lados
✅ 5. Conferir o alinhamento
✅ 6. Apertar até estabilizar o conjunto
✅ 7. Executar a eletrofusão
✅ 8. Manter o alinhador durante o resfriamento

37. Posso Apertar as Cintas Excessivamente

❌ Não.

As cintas devem manter o conjunto firme sem deformar desnecessariamente o tubo.

O objetivo é:

➡️ imobilizar

e não:

➡️ esmagar o tubo

38. O Tubo Precisa Estar Apoiado

Sim, principalmente em tubulações longas ou pesadas.

O alinhador não deve ser utilizado para suportar sozinho:

❌ todo o peso da tubulação
❌ longos trechos suspensos
❌ esforços externos excessivos

A tubulação precisa estar corretamente apoiada.

39. Quando Indicar o Alinhador 63–250 mm

✔ Soldagem por eletrofusão
✔ Tubos de 63 a 250 mm
✔ Redes de PE
✔ Redes de PEAD
✔ Luvas eletrossoldáveis
✔ Tês
✔ Conexões angulares
✔ Redes de água
✔ Redes de gás compatíveis
✔ Saneamento
✔ Infraestrutura
✔ Instalações industriais com tubulação plástica

40. Quando NÃO Indicar

❌ Tubos abaixo de 63 mm
❌ Tubos acima de 250 mm
❌ Tubulações metálicas
❌ Soldagem de aço
❌ Como substituto da máquina de eletrofusão
❌ Como termofusora
❌ Como raspador de tubos
❌ Para corrigir ovalização severa
❌ Para sustentar todo o peso da tubulação
❌ Como alavanca ou ferramenta de aperto

41. Quando Sugerir Outro Equipamento

✅ Raspador Rotativo Rothenberger 63–250 mm
🔹 Para preparação da superfície do tubo antes da eletrofusão.

✅ Termofusora 90–250 mm
🔹 Quando o processo utilizado for soldagem por termofusão de topo.

✅ Corta Tubos Rothenberger 168 PL
🔹 Para corte de tubos plásticos entre 110 e 168 mm.

📌 Dependendo do serviço, esses equipamentos podem ser utilizados de forma complementar.

42. Perguntas Frequentes

✅ Qual é a marca?
🔹 Rothenberger.

✅ Qual é a faixa de trabalho?
🔹 63 a 250 mm.

✅ Serve para tubo de 63 mm?
🔹 Sim.

✅ Serve para tubo de 90 mm?
🔹 Sim.

✅ Serve para tubo de 110 mm?
🔹 Sim.

✅ Serve para tubo de 160 mm?
🔹 Sim.

✅ Serve para tubo de 250 mm?
🔹 Sim.

✅ Serve abaixo de 63 mm?
🔹 Não.

✅ Serve acima de 250 mm?
🔹 Não.

✅ Serve para PEAD?
🔹 Sim.

✅ Serve para PVC?
🔹 Não indicamos como aplicação padrão.

✅ Serve para aço?
🔹 Não.

✅ Serve para eletrofusão?
🔹 Sim.

✅ Serve para termofusão de topo?
🔹 Não como sistema principal de alinhamento.

✅ Faz a solda?
🔹 Não. Apenas posiciona e fixa.

✅ Precisa de máquina de eletrofusão?
🔹 Sim, quando o processo for eletrofusão.

✅ Precisa raspar o tubo antes?
🔹 Quando o procedimento da conexão exigir, sim.

✅ A Gamasul possui raspador para essa faixa?
🔹 Sim. Raspador Rotativo de Tubos 63–250 mm.

✅ Serve para tê?
🔹 Sim.

✅ Serve para união reta?
🔹 Sim.

✅ Serve para conexão angular?
🔹 Sim, em configurações compatíveis.

✅ Usa energia elétrica?
🔹 Não.

✅ Usa bateria?
🔹 Não.

✅ Deve permanecer instalado durante o resfriamento?
🔹 Sim, pelo período estabelecido para a conexão utilizada.

📌 Precisa manter tubos corretamente posicionados durante uma soldagem por eletrofusão?

O Alinhador Articulado Rothenberger 63–250 mm permite fixar e estabilizar tubos e conexões, auxiliando em uniões retas, tês e configurações angulares.

Alugue o Alinhador de Tubos Rothenberger na Gamasul e execute a montagem de redes por eletrofusão com maior controle e precisão.
