TERMOFUSORA SHD355 W16 ROTHENBERGER 90 - 355 MONOFASICO 220V

📌 Período mínimo de locação: uma semana. O tamanho casquilho deve ser escolhido no momento da locação para compatibilidade com o tubo utilizado.

1. Descrição do Produto

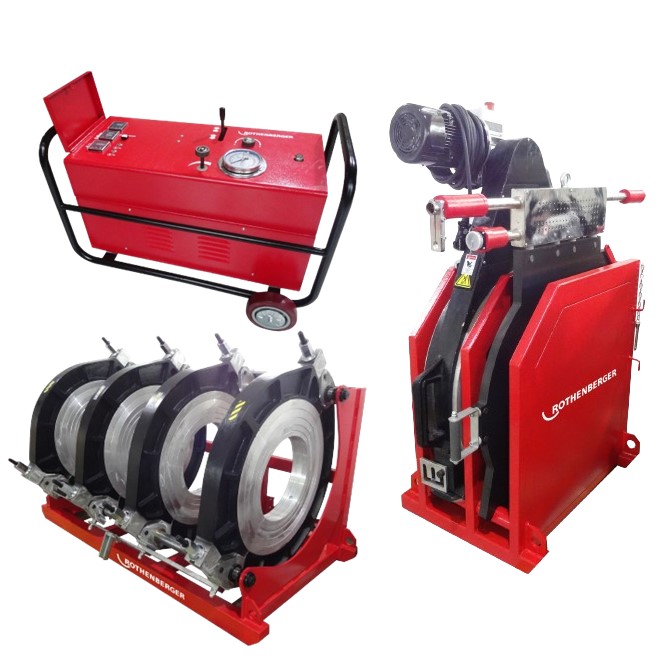

A Termofusora Rothenberger SHD355.W16 é uma máquina hidráulica profissional para soldagem por termofusão topo a topo de tubos termoplásticos de 90 a 355 mm.

Indicada principalmente para tubos de PE, PEAD/HDPE, PP e PVDF, atende obras de saneamento, abastecimento de água, esgoto, irrigação, infraestrutura, loteamentos e instalações industriais.

Na termofusão de topo, as próprias extremidades dos tubos são preparadas, aquecidas e unidas sob pressão controlada, formando uma junta permanente.

2. Ficha Técnica

✔ Marca: Rothenberger
✔ Modelo: SHD355.W16 / ROWELD 355 B
✔ Tipo: Termofusora hidráulica
✔ Processo: termofusão topo a topo
✔ Faixa de trabalho: 90 a 355 mm
✔ Bitolas: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 e 355 mm
✔ Materiais: PE, PEAD/HDPE, PP e PVDF
✔ Alimentação: 220 V monofásica
✔ Frequência: 50/60 Hz

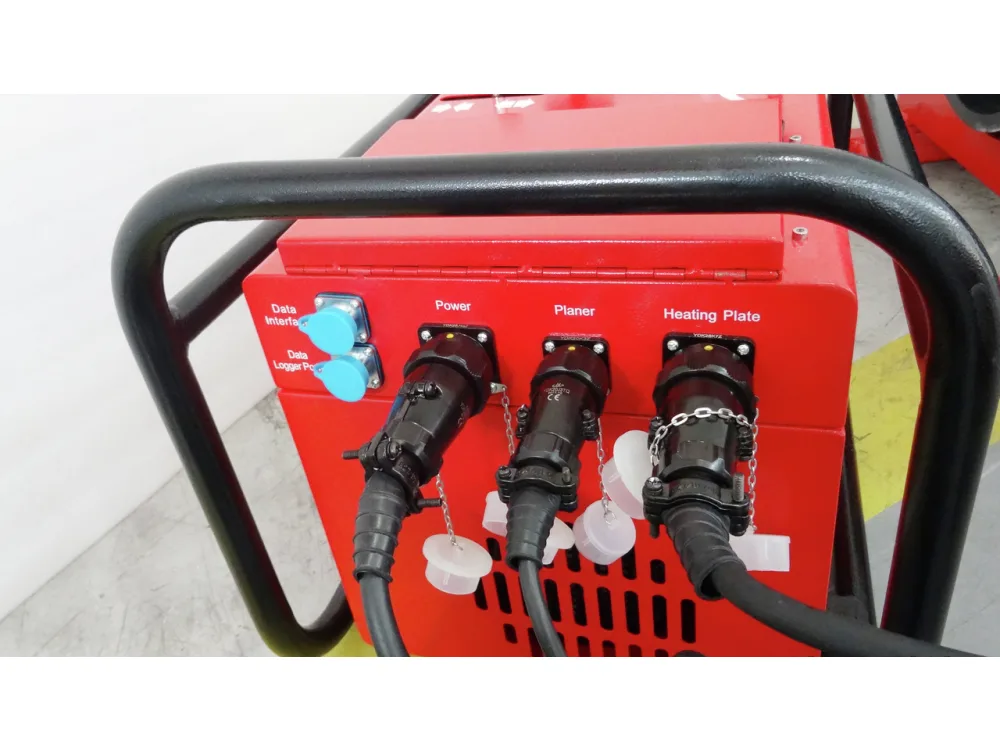

✔ Potência total: aproximadamente 5,85 kW
✔ Placa de aquecimento: 4,0 kW
✔ Faceadora: 1,1 kW

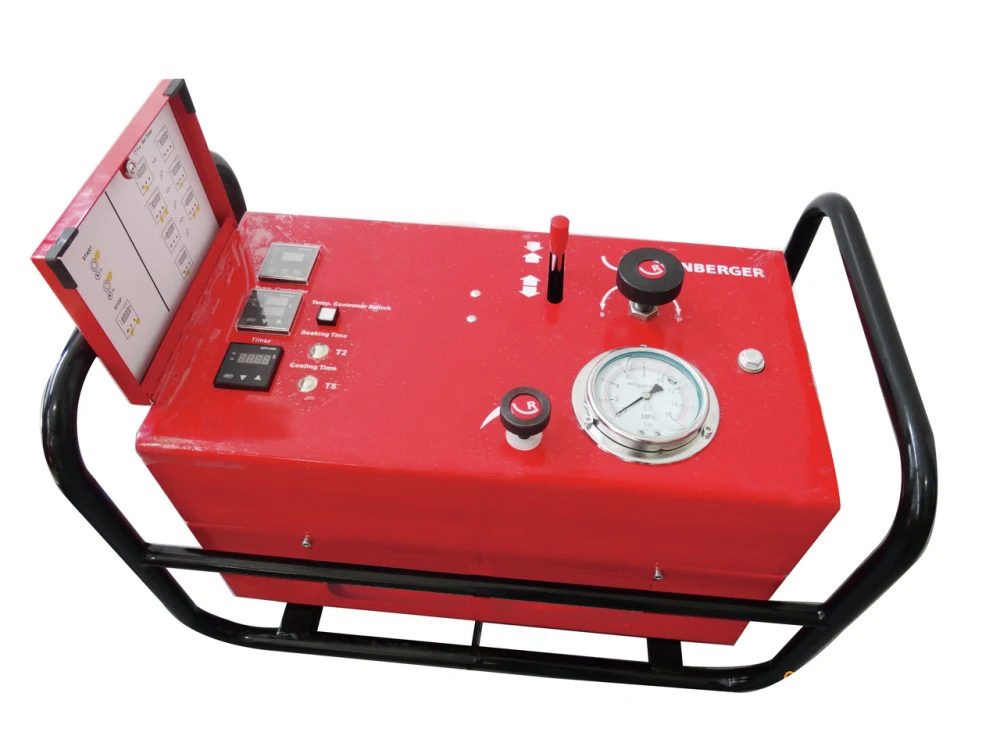

✔ Unidade hidráulica: 0,75 kW
✔ Temperatura máxima da placa: aproximadamente 270 °C
✔ Período mínimo de locação: 7 dias

📦 Dimensões para transporte — 2 volumes

Volume 1 – Conjunto principal
✔ Comprimento: 131 cm
✔ Largura: 170 cm
✔ Altura: 78 cm

Volume 2 – Casquilhos / redutores
✔ Comprimento: 80 cm
✔ Largura: 50 cm
✔ Altura: 60 cm

3. Aplicações e Indicações

💧 Saneamento e abastecimento de água: união de tubos PEAD em redes de água e esgoto.

🏗️ Infraestrutura e loteamentos: montagem de redes enterradas e tubulações de médio e grande diâmetro.

🌱 Irrigação: instalação de redes de PEAD compatíveis com termofusão de topo.

🏭 Instalações industriais: tubulações em PE, PP e PVDF quando o projeto exigir esse processo de união.

✅ Indicada para tubos entre 90 e 355 mm, respeitando material, diâmetro, SDR, espessura da parede e procedimento de soldagem.

4. Acessórios, Consumíveis e Configuração

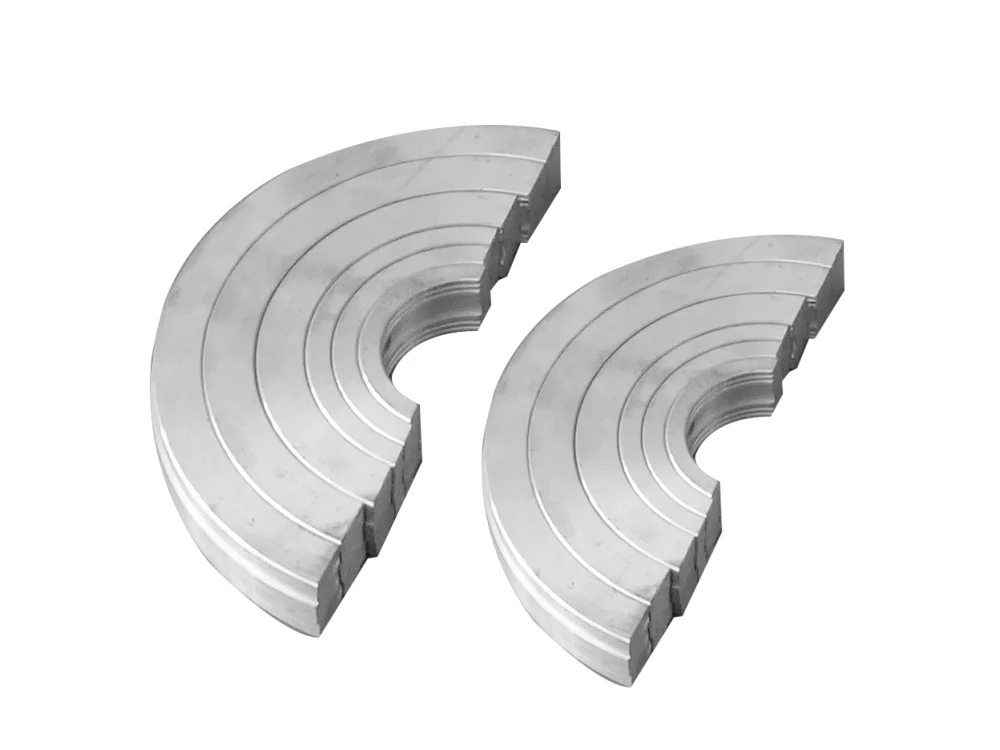

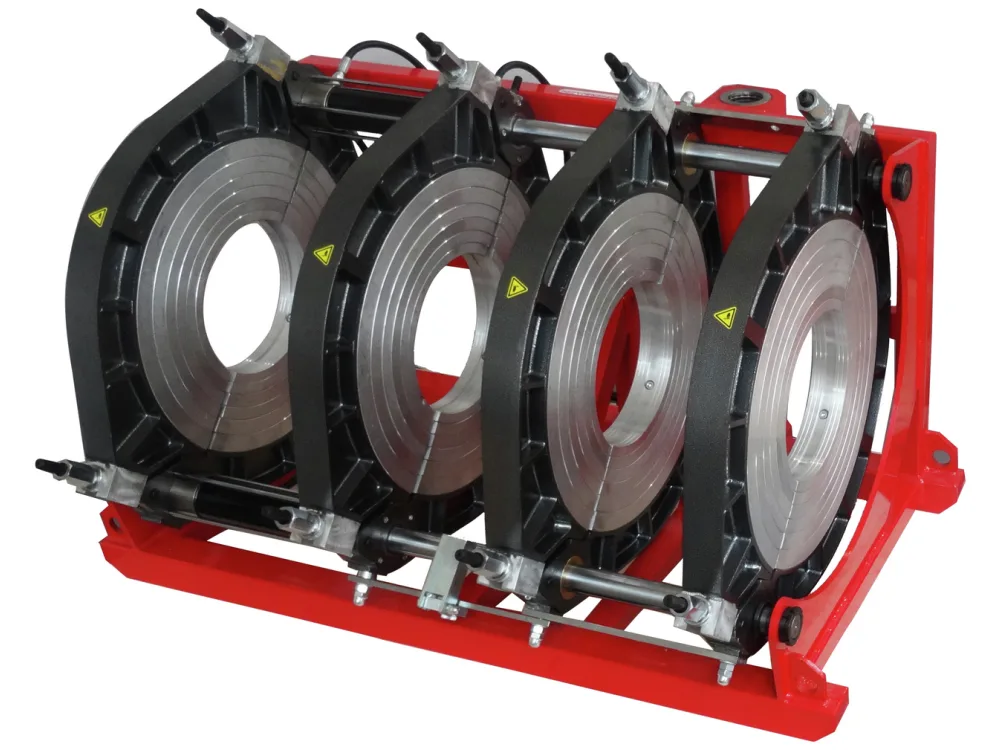

A SHD355 utiliza casquilhos ou insertos redutores para adaptar os mordentes ao diâmetro externo da tubulação.

Bitolas atendidas:

90 / 110 / 125 / 140 / 160 / 180 / 200 / 225 / 250 / 280 / 315 / 355 mm

📌 Antes da locação, informe:

✔ material do tubo
✔ diâmetro externo
✔ SDR / espessura da parede

Essas informações permitem selecionar a configuração adequada e definir corretamente o procedimento de soldagem.

5. Operação, Cuidados e Limitações
🔥 Como funciona a termofusão de topo?

O processo pode ser resumido em cinco etapas:

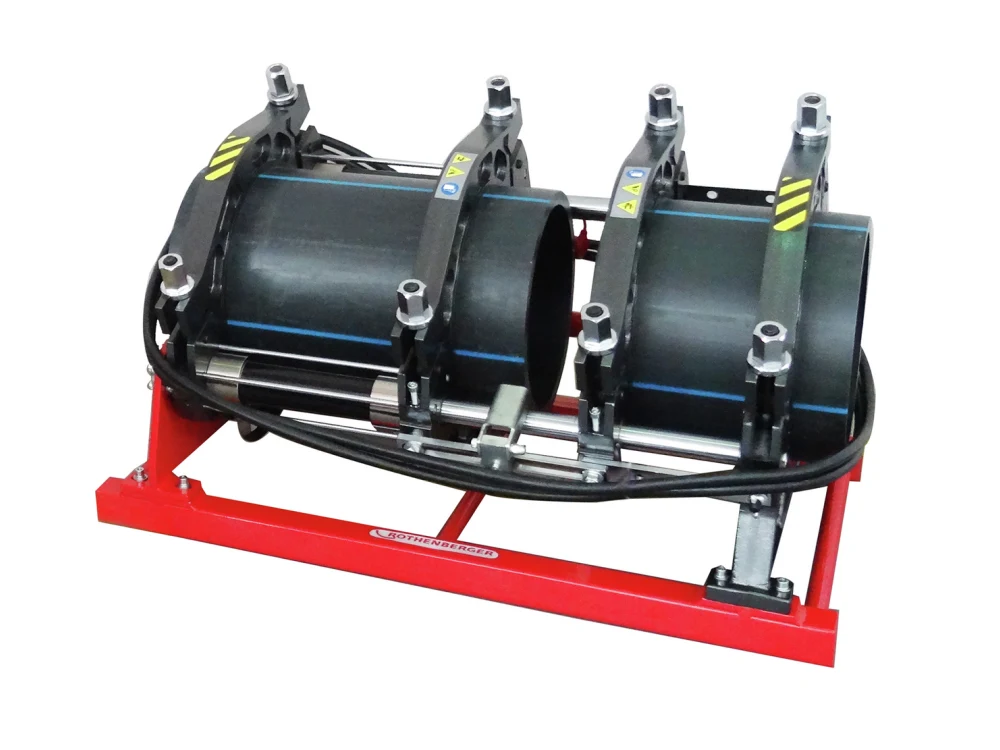

1. Fixação e alinhamento: os tubos são posicionados nos mordentes.

2. Faceamento: as duas extremidades são preparadas para ficarem paralelas e adequadas à união.

3. Aquecimento: a placa aquecedora entra em contato com as extremidades dos tubos.

4. União: a placa é retirada e as superfícies aquecidas são unidas sob pressão controlada.

5. Resfriamento: a junta permanece fixada durante o tempo necessário para estabilização.

A união acontece pela fusão do próprio material, sem utilização de cola.

📌 Temperatura, pressão e tempos de aquecimento, transição e resfriamento variam conforme material, diâmetro, SDR, espessura da parede e procedimento técnico adotado.

⚠ A temperatura máxima da placa não deve ser interpretada como temperatura padrão para todas as soldagens.

6. Quando Indicar Outro Equipamento

🔹 SHD160: para tubulações menores, dentro da faixa de 63 a 160 mm.

🔹 SHD250: para serviços até 250 mm quando não houver necessidade da capacidade da SHD355.

🔹 SHD500: para tubos entre 200 e 500 mm, principalmente quando o diâmetro ultrapassar 355 mm.

🔹 Eletrofusora: quando o projeto especificar eletrofusão em vez de soldagem topo a topo.

🔌 Termofusão ou eletrofusão?

Na termofusão de topo, as próprias extremidades dos tubos são aquecidas e unidas diretamente.

Na eletrofusão, utiliza-se uma conexão eletrossoldável com resistência elétrica incorporada. A eletrofusora fornece energia para aquecer essa resistência e realizar a união entre conexão e tubo.

📌 São processos diferentes e a escolha deve seguir o projeto e a especificação da tubulação.

7. Perguntas Frequentes

Quais informações preciso fornecer para locar a termofusora?
Material do tubo, diâmetro externo e SDR.

Os casquilhos mudam conforme a bitola?
Sim. Os redutores devem ser escolhidos conforme o diâmetro externo da tubulação.

Serve para PEAD?
Sim. PEAD/HDPE é uma das principais aplicações da SHD355.

Precisa utilizar cola?
Não. A união ocorre pela fusão do próprio material.

A SHD355 faz eletrofusão?
Não. Ela realiza termofusão topo a topo. Para eletrofusão é necessário utilizar uma eletrofusora.

📲 Precisa soldar tubos PEAD ou definir a termofusora correta para sua obra? Fale com a Gamasul e solicite uma cotação. Nossa equipe pode ajudar na escolha do equipamento e da configuração adequada à tubulação.
